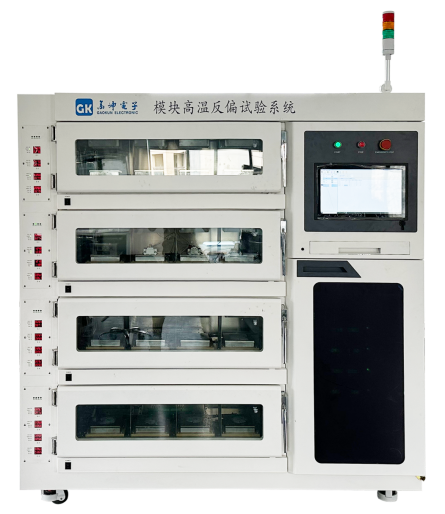

Yüksek sıcaklıkta ters ikame testi ekipmanı

1. Sistem spesifikasyonu, yapılandırma ve miktar

proje adı

Yüksek sıcaklık antibiya test sistemi

Proje modeli

GK6500

miktar

Bir set

hacim

1745mm (W) × 1245 (d) mm × 1850mm (h)

ağırlık

500kg

Test türü

HTRB

uygulama aralığı

Yüksek sıcaklıklı antibiyalar testi için çeşitli ambalaj tipleri SI / SIC / GAN yongaları için uygun SIC MOSFET, IGBT, IPM, köprü reaktörü ve diğer yarı iletken cihazlar.

bir kriterle karşılamak

Test hatları ve test yöntemleri, MIL-STD -750 yöntemi 1037, IEC 60749-9, aqg -324 ve AEC Q101'in ilgili standart gereksinimlerini karşılamalıdır.

sistem güvenilirliği

Sistemin ortalama serbest çalışma süresi 10000 saattir.

Test kapasitesi

Isıtma platformu

24

Test istasyonu

Boşluk başına 24 yarım köprü / 4 boşluk =96

Boşluk başına 48 istasyon / 4 boşluk =192

deney durumu

test sıcaklığı

175 derece

Maksimum sapma voltajı

2000V

Yapılandırma Listesi

Aksesuarlar Adı

Üretici / marka

Model / Yapılandırma

miktar

Ana motor çerçevesi ve güç dağıtım sistemi

Gao Kun Electronic

/

1 set

Yaşlanan Test Güç kaynağı

Gao Kun Electronic

/

8 Birim

Kanal Kontrol Algılama ve Sürücü Paneli

Gao Kun Electronic

/

8 Blok

Isı Diski Kontrol Kurulu

Gao Kun Electronic

/

24 Blok

Endüstriyel Kontrol Bilgisayar (hepsi bir arada dokunmatik ekran)

Hao Teng

15 inç

1 set

Yüksek Sıcaklık Antibiyalar Test Sistemi Ölçüm ve Kontrol Yazılımı

Gao Kun

Yüksek Sıcaklık Antibiyalar Ölçüm ve Kontrol Yazılımı V3. 0

1 set

rastgele dosya

1. Kullanım Kılavuzu (Yazılım Çalışma Kılavuzu)

1 kopya

2. Kullanım Kılavuzu (Donanım Çalışma Kılavuzu)

1 kopya

3. Metrolojik doğrulama raporu

1 kopya

4. Garanti

1 kopya

5. Garanti kartı

1 kopya

6. Yeterlilik Sertifikası

1 kopya

7. Kutu Sayfası

1 kopya

2. Teknik özellik ve açıklama

operasyonel yazılım

Yazılım Arayüz Şeması

Yazılımın ana arayüz diyagramı

Açıklama: Her test kanalının toplu bilgileri solda gösterilmiştir, işlev seçenekleri üstte gösterilir, sağdaki her istasyonun sızıntı verileri ve sol altta güç iletişimi ayarı.

Sızıntı eğrisi arayüzü

Her istasyonun sızıntı akımını gerçek zamanlı olarak izleyebilir ve sızıntı eğrisini tasvir edebilir.

Cihaz kütüphanesi, veritabanı, toplu bilgiler, çalışma işlemi, test durumu, fiş tahtası algılama, örnekleme aralığı ayarı vb.

Topolojiyi çalıştırın

Çizgi topolojisi

Her döngü hızlı bir kapatmayı destekler

Negatif Basıncı Destekleyin (Alt Köprü Kolunun Her Kapısı)

Üst ve alt köprüler aynı anda şarj edilir ve izlenir.

Her kanalda, toplam 8 kanal olan 8 üç fazlı tam köprü bağımsız koleksiyonunu (maksimum) destekleyen 6 sıcak plaka, 24 yarı right koleksiyonu vardır.

Sıcaklık ölçüm modu

Kavşak sıcaklığı sızıntı akımı ile hesaplanır

Isı plakasına birkaç sıcaklık noktasını ayarlayın ve her sıcaklık noktasını genellikle 30 dakika boyunca bir süre boyunca dengeleyin. Zamanın sonunda, güç kaynağı, voltajla ölçülen karşılık gelen sıcaklık noktasında sızıntı verir. Diğer noktalar aynıdır (aşağıdaki şekil K değer testi arayüzüdür)

2 ve dönüşümü RTHJ-C ile gerçekleştirin

İyi bağlantı kabuğu termal direnç değerini önceden girin ve bağlantı sıcaklığını aşağıdaki gibi hesaplayın: t j=tc + rth * vce * buz

Her ısı plakası, bir yay geri çekilebilir olan ısı plakasının ortasında bulunan bir PT 100 olmak üzere iki sıcaklık ölçüm noktası vardır. Diğeri sıcak plaka sıcaklığını izlemek için sıcak plakanın içine gömülür. Sabit kabuk sıcaklığı TC modu ve sabit sıcak plaka sıcaklık modu yazılım aracılığıyla ayarlanabilir.

yapı beyanı

Yapı Açıklaması: Test dolabı 24 test platformu için kullanılır. Test platformu, her katmanda 6 olan bir katman katman yapısıdır. Çekmece tipi yapıyı benimseyin. Bir grup için altı platform, çekin ve birlikte ilerleyin.

Gözlem penceresi: Her çekmecenin gözlem modülünü kolaylaştırmak için cihazın konumunda bir gözlem penceresi vardır;

Soğutma Fanı: Her kat platformu, platformun soğutulması için kullanılan zorla soğutma fanı ile donatılmıştır. Çip sıcaklığı veya kabuk sıcaklığı ayarı aştığında, ölçüm cihazı hızla soğutulabilir (otomatik mod).

fikstür

Yapılandırma Listesi

panel

Poliimid (polimid) plaka, uzun süre 175 derecesinde TG 260 derece (2000 saatte 200 derece).

kısa devre koruması

Test cihazı kısa devresi olduğunda plaka hızlı kaynaşmış seramik sigortası ile donatılmıştır.

Isıtma platformu

malzeme kalitesi

Alüminyum plaka malzemesi, modül montaj yüzey düzlüğü 50um'dan azdır.

Isı Plakasının Boyutu: 130 * 180mm

yapısal temsil

Isıtma platformu, elektrikli ısıtma tahtası, seramik yalıtım kartı ve alüminyum kartı tabakası olmak üzere üç katmana ayrılmıştır. Cihaz bir alüminyum plakaya monte edilmiştir. Isıtma plakasının ortasında bir sıcaklık ölçüm noktası vardır.

Cihaz Kurulum Modu

Alt plaka vidası sabit (ED3 Paketi) + Kelepçe Elektrik Bağlantı Kart; Her modülün PCB kartı vardır, devre PCB kartına bağlanır, kart modüle bağlıdır. (Alüminyum tabaka değiştirilebilir)

Sıcaklık ölçüm modu

Her ısıtma platformu iki sıcaklık ölçüm noktasını saklı tutar, biri platform sıcaklığının sıcaklık ölçümü, diğeri de cihazın kabuk sıcaklığının ölçümüdür. Cihaz platformda kilitlendiğinde, kabuk sıcaklığı altta ayrılmış bir sıcaklık probu ile ölçülür.

Ana Göstergeler

Sıcaklık aralığı: oda sıcaklığı ~ 2 0 0 derece, çözünürlük 0.1 derece;

Sıcaklık sapması: ± 3 derece;

Sıcaklık homojenliği: 1 derece;

Sıcaklık aşımı: 3 derece;

kontrol yöntemi

Platform Sıcaklığı \ Cihaz kabuğu sıcaklığı kontrol referans noktası olarak seçilebilir ve platform sıcaklığı bu noktada sıcaklık geri bildirimi yoluyla kontrol edilebilir.

Sıcaklık ekranı

İki sıcaklık değeri gösterilmiştir, biri ısıtma platformunun sıcaklığı ve biri cihazın kabuk sıcaklığı TC'dir.

Güç özellikleri

Güç kaynağı görünümü

Güç yapılandırması

kontrol modeli

Manuel Kontrol: Test parametrelerini ayarlamak için güç kaynağını manuel olarak ayarlayın.

Güç kaynağı normalde güç modu güç kaynağı adım yukarı güç modunda

Yazılım Programı Kontrolü: Sistem yazılımı tarafından belirlenen test koşulları aracılığıyla, sistem yük güç kaynağını otomatik olarak kontrol eder (birden fazla yukarı ve aşağı modları).

Sürücü tahtası

ana işlev

IDSS Akım Algılama: Her cihaz aynı anda izlemek için ayrı bir üst ve alt köprülere sahiptir (24 döngü, 12 grup üst ve alt köprüyü karşılamak, her döngü hızlı kapatmayı destekler);

Voltaj tespiti: her odadaki vücut;

Isıtma Platformu Sıcaklık Algılama, Kabuk Sıcaklığı TC İzleme;

Sızıntı limitini aştıktan sonra, röle 100 ms içinde korumayı kesilir;

Tespit doğruluğu

IDSS Elektrik Sızıntısı İzleme

Akım Algılama Aralığı: 1UA ~ 1 0 0.0mA, farklılaşma oranı ve örnekleme doğruluğu aşağıdaki gibi bölünür:

{0}}} UA: Çözünürlük: 0.1 UA, hassas ± (% 1 + 0. 2) ua

0. 1-1 MA: Çözünürlük: 1 UA, hassas ± (% 1 + 2) ua

1-100 MA: Çözünürlük: 10 ua, hassasiyet: ± (% 1 + 20) ua

Akımın aralığı, geçerli gerçek ölçülen sızıntı akımına göre otomatik olarak seçilir.

Gerilim

Voltaj Algılama Aralığı: 1V ~ 2000V.

3'ten az 0 0 v: çözünürlük 0.1V, Doğruluk:%1 ± 0.2V

300V'den fazla: çözünürlük 1V olduğunda, doğruluk:% 1 ± 1V

Ölçüm ve kontrol işlevi

ana işlev

Her bir oda voltajı / üst / alt köprü IR akım tespiti, platform sıcaklığı izleme, kabuk sıcaklığı TC izleme ve bağlantı sıcaklığı TJ (ekipmanın bağlantı sıcaklığı modunu tj=tc + rth * vce * buz) formülüne göre izlenir.);

Test koşulları ayarlanabilir: CE, GE voltaj değeri, üst ve alt yarım köprü testi sırasıyla veya eşzamanlı olarak, aşırı sıcaklık koruma değeri, sızıntı akım koruma değeri, voltaj koruma değeri, modül termal direnç değeri rth;

Zamanlama soğutma voltajı, test bitiş süresi, sıcaklık otomatik olarak 55C'ye düşer ve ardından gücü kapatır.

30'luk minimum depolama aralığı;

Sürücü kartı ve ısıtma platformu kontrol kartının iletişim durumu tespiti;

Her istasyonda aşırı sınır koruması (her istasyon röle anahtarı + hızlı eritme seramik sigortası).

Düzenlenebilir bir test raporu oluşturmak için test verilerine sahip olun.

Her istasyonun sızıntı akımını gerçek zamanlı olarak izleyebilir ve sızıntı eğrisini tasvir edebilir.

Çin ve İngilizce Switch'i destekleyin, tema renk anahtarı istedik.

Endüstriyel bilgisayarın rastgele yapılandırması, dokunmatik ekran, kolay çalışma; Kablosuz Ağ Kartı ile Win10 Sistemi;

İş arayüzü

Her ısıtma platformunun parametre durumu gerçek zamanlı olarak görüntülenebilir;

(Tüm istasyon durumu parametreleri gerçek zamanlı olarak görüntülenebilir ve ekran arayüzü ve veri toplama bağımsız olarak çalıştırılır).

Çıktı raporu gerektiğinde özelleştirilebilen örnekler. (Toplu numara bilgileri, çizim yöntemi, vb.)

Aralık zamanı kaydet

VR / IR / TR / TJ gerçek zamanlı olarak yenilenir ve veri örnekleme aralığı 1 saniye ile 9999 dakika ayarlanabilir.

Veri Yönetimi

The original number is recorded in a custom format and stored in the hard disk, and the corresponding software can draw the leakage curve and generate Excel data report according to the record. Maximum number of records> 999999.

yedekleme

Sistem, kazara elektrik kesintisi olmadan verilerin otomatik yedekleme işlevine sahiptir.

Güvenlik Önlemleri

Güç Koruma Koruması

Kazara elektrik kesintisi durumunda, sistem toplam güç kaynağını otomatik olarak keser ve sistemin normal çalışmasını yapay olarak geri yükler.

başka

Ekipmanın güç kaynağı kısmı bir sızıntı koruma anahtarına sahiptir ve tüm makinenin kabuğu güvenli bir şekilde topraklanmıştır.

Sistem kullanım ortamı

ortam sıcaklığı

5-40 derece

göreceli nem

% 80'den fazla RH atmosferik basınç 750 ± 30 mmHg

Güç ızgarası voltajı

AC220V ± 22V

Güç şebekesi frekansı

50Hz ± 1Hz

hizmet derecesi

12kw;

Çevredeki Çevre

Etrafında güçlü bir manyetik alan paraziti ve zararlı gaz erozyonu yok

Su Gazı Gereksinimleri

Gereksinim yok

Kurulum, devreye alma ve kabul

teslimat süresi

Sözleşme gerekliliklerine göre

Ambalaj Taşıma Modu

Taşımacılık ve ambalaj tedarikçi tarafından ele alınacaktır. Ambalaj kutusu sağlamdır ve ağırlıkın kaldırma merkezini ve kaldırma kısmını gösterir. Paket kutusu uzun mesafeli taşıma, şok geçirmez ve yağmur geçirmez, ekipman taşımacılığının güvenliğini ve istikrarını sağlar ve hedefe iyi durumda.

Ekipman kurulumu ve devreye alma

Ekipman hedefe ulaştıktan sonra, tedarikçi kurulum, hata ayıklama, test, tedarik içeriği tarafından imzalanan ve kutu denetiminden ekipman listesi ve teknik veriler sağlayın, ekipmanı ve rastgele yedek parçaları kontrol edin, aksesuarlar sağlamdır, eğer hasar veya gereksinimlere uymazsa, tedarikçi doldurulmadan sorumludur.

Nihai Kabul

Ön Kabullama Süresi: Üretici, alıcıyı, personeli seçmek ve ilgili prosedürleri ele almak için üretim programına göre önceden bilgilendirecektir ve Demander, ön kabul edilen personeli ön kabul için tedarikçiye gönderecektir.

Ön kabulün ana içeriği: montaj kalitesi ve ekipmanın görünümü; ana bileşenlerin ve aksesuarların teyidi; Ekipman testinin doğruluğu; ana işlevlerin ve aksesuarların destekleyici durumu; Her iki taraf tarafından imzalanan kabul öncesi rapor (veya muhtıra).

Ekipmanın nihai kabulü: Tedarikçi, kurulum, devreye alma ve kendi kendini incelemeden sonra yaşlanma sistemini test edecektir. Deneme operasyonundan sonra tedarikçi nihai kabul görecektir.

Kabul kriterleri: Her iki tarafın imzalandığı "teknik anlaşmaya" göre kabul.

Teknik destek ve takip bakımı

Teknik Eğitim / Destek

Tedarikçi yerinde teknik eğitim sağlayacaktır, böylece alıcının teknik personeli temel olarak ekipmanın çalışma yöntemine, ekipmanın çalışma ilkesine, günlük bakım ve bakım, ortak fayların belirlenmesi ve çözümü vb.

Nihai kabul sırasında, tedarikçi operasyondan sorumlu olacaktır ve DEMANDER için eğitim, operasyon güvenliği eğitimi ve temel bakım eğitimi, böylece ekipmandan sorumlu hem kullanıcıların hem de bakım personeli ekipmanın operasyonuna ve gerekli bakım bilgisine hakim olabilir.

Donanım yapılandırması temel olarak değişmeden, alıcı yaşam boyu ücretsiz ekipman yazılımı yükseltme hizmetine sahiptir. Tedarikçi, ekipman teknik danışmanlığı, operasyon eğitimi sağlayacak ve ekipman geliştirme ve bakım teknolojisi hakkında en son bilgileri ve verileri sağlayacaktır.

kalite güvencesi

Tedarikçi, tedarik edilen malların yeni, en iyi malzemelerin ve üstün işçilikten ve her bakımdan sözleşmede belirtilen kalite, özellik ve performans gereksinimlerini karşılamasını garanti eder. Tedarikçi, malların doğru kurulumunu, makul bir şekilde işletilmesini ve bakımını ve malların ömrü boyunca iyi çalışmasını sağlar.

Garanti süresi: 1 yıl.

Satıcı, ekipmanın ömür boyu bakımından sorumludur;

Kalite problemleri için satıcı 24 saat içinde yanıt verecek ve sorunları en geç bir hafta içinde çözecektir;

Yazılım yükseltildiğinde, aynı ekipman türü ücretsiz yükseltme hizmeti sağlayacaktır.

Gizlilik Anlaşması

Satıcı, alıcı tarafından sağlanan tüm teknik verileri ve projeleri gizli tutmayı taahhüt eder ve herhangi bir üçüncü tarafa ilgili herhangi bir teknik veri ve bilgi açıklamayacaktır.

Alıcı, satıcı tarafından sağlanan tüm teknik verileri ve projeleri gizli tutmayı taahhüt eder ve herhangi bir üçüncü tarafa ilgili herhangi bir teknik veri ve bilgi açıklamayacaktır.
