Sabit sıcaklık nem testi odası

Model

İç Boyut (Birim: CM) Hacmi

Sıcaklık.

Harici Boyut (Birim: CM)

(dar/kasa)

Güç kaynağı

Kurulum gücü

Zh-hs -80 b

W40*D40*H50

(80L)

0 ~ 150 derece

W69*D142*H157 W94*D90*H158

AC220V ±%10, 50Hz, 1ph

5. 0 kw, 23a

Zh-hs -80 c

-20 ~ 150 derece

ZH-HS -80 D

-40 ~ 150 derece

5.5kw, 25a

Zh-hs -80 e

-60 ~ 150 derece

Zh-hs -80 f

-70 ~ 150 derece

Zh-hs -150 b

W50*D50*H60

(150L)

0 ~ 150 derece

W79*D152*H167 W104*D100*H163

AC220V ±%10, 50Hz, 1ph

5. 0 kw, 23a

Zh-hs -150 c

-20 ~ 150 derece

ZH-HS -150 D

-40 ~ 150 derece

5.5kw, 25a

Zh-hs -150 e

-60 ~ 150 derece

Zh-hs -150 f

-70 ~ 150 derece

Zh-hs -225 b

W50*D60*H75

(225L)

0 ~ 150 derece

W79*D162*H184 W104*D111*H182

AC220V ±%10, 50Hz, 1ph

9. 0 kw, 40a

Zh-hs -225 c

-20 ~ 150 derece

ZH-HS -225 D

-40 ~ 150 derece

AC380V ±%10, 50Hz, 3ph

1 0. 0kw, 25a

Zh-hs -225 e

-60 ~ 150 derece

12.5kw, 28a

Zh-hs -225 f

-70 ~ 150 derece

Zh-hs -408 b

W60*D80*H85

(408L)

0 ~ 150 derece

W89*D183*H194 W113*D133*H194

AC220V ±%10, 50Hz, 1ph

9. 0 kw, 40a

Zh-hs -408 c

-20 ~ 150 derece

AC380V ±%10, 50Hz, 3ph

1 0. 0kw, 25a

ZH-HS -408 D

-40 ~ 150 derece

10.5kw, 26A

Zh-hs -408 e

-60 ~ 150 derece

13. 0 kw, 28a

Zh-hs -408 f

-70 ~ 150 derece

Zh-hs -800 b

W80*D100*H100

(800L)

0 ~ 150 derece

W128*D184*H208 W153*D133*H210

AC380V ±%10, 50Hz, 3ph

10.5kw, 26A

Zh-hs -800 c

-20 ~ 150 derece

11. 0 kw, 26a

ZH-HS -800 D

-40 ~ 150 derece

13. 0 kw, 28a

Zh-hs -800 e

-60 ~ 150 derece

14.5kw, 32a

Zh-hs -800 f

-70 ~ 150 derece

Zh-hs -1000 b

W100*D100*H100

(1000L)

0 ~ 150 derece

W128*D204*H208 W153*D153*H210

AC380V ±%10, 50Hz, 3ph

10.5kw, 26A

Zh-hs -1000 c

-20 ~ 150 derece

11. 0 kw, 26a

ZH-HS -1000 D

-40 ~ 150 derece

13. 0 kw, 28a

Zh-hs -1000 e

-60 ~ 150 derece

14.5kw, 32a

Zh-hs -1000 f

-70 ~ 150 derece

Açıklama: Diğer voltaj, 60Hz frekansı özelleştirilebilir

1. Öğe

2. Patent

Sabit sıcaklık nem TEST Odası

ZL201620138459.2 Sabit sıcaklık nem testi odası

3. İşlev

Yüksek düşük sıcaklık operasyonu ve depolama, sıcaklık döngüsü, yüksek düşük sıcaklık ve yüksek düşük nem, nem yoğunluğu vb.

"İklim Testi Odası", "Çevre Test Odası", "Nemli Isı Test Odası" vb.

Uluslararası standart altında tutarlılığa (test programı, koşul, yöntem dahil) ulaşmak için IEC, JIS, GB, MIL'e uymak gerekir.

4. Örnek başvuru&

yasaklanmış

Oda şunlar için geçerlidir:

yüksek veya düşük sıcaklık / nem altında elektrik, elektronik ürünler, birim bileşenleri, parçalar ve diğer malzemelerin mağaza, taşınması ve uygulanması için uyumluluk testi;

Aşağıdaki numunelerin test edilmesi veya saklanması yasaktır:

- yanıcı, patlayıcı ve diğer uçucu maddeler;

- aşındırıcı madde;

- Biont;

- Güçlü elektromanyetik emisyon kaynağı.

5. Kapasite & Performans

5. 1. Test alanı

Test alanı, toplam alanın dörtte üçünden fazla olamaz

5.2. Sıcaklık değişimi

oran

Isıtma oranı: 2. 0 derece -4. 0 derece /dk; Soğutma oranı: 0. 7 derece -1. 0 derece /dk (ortalama doğrusal olmayan, yük yok)

5.3. Sıcaklık dalgalanması

± 0. 5 derece

5.4. Sıcaklık

± 2.. 0 derecesi

5.5. Sıcaklık sapması

± 2.. 0 derecesi

5.6. Nem ve sıcaklık

Kontrol aralığı (bkz. Şek.)

20% -98%R.H (mor parça ki kontrol edilebilir)

5.7. Nem dalgalanması

±2.5%R.H.

5.8. Nem sapması

±3.0%

5.9. Nem tekdüzeliği

± 3. 0% (% 75'e eşit veya eşit); ± 5. 0% (＜% 75)

※ Yukarıdaki sıcaklık ve nem performansı, ortam sıcaklığı durumunda 25 derece ± 3 derece, bağıl nem%85'ten daha az veya eşit, yüksüz ve oda içinde numune yok.

6. Yapısal özellikler

6. 1. Oda malzemesi

Duvar içi malzeme: SUS304

Dış Malzeme:boyalı kabuk veya Sus304 kabuk isteğe bağlı (boyalıkabukla varsayılan)

Yalıtım Materyali: Pu Poliüretan Köpük, Kalınlık 100 mm

6.2. Kanal dolaşımı

Santrifüj sirkülasyon motoru, üst hava çıkışı ve alt dönüş havası

6.3. Test odası

Vakum önleme anti-yoğunlaştırma camı, görüntüleme pencere boyutu: 250*300 (mm) uygun.

Oda içinde aydınlatma tüpü

Erişim bağlantı noktası / test deliği: Sol tarafta varsayılan olarak φ50mm veya φ100mm bir test deliği

6.4. Örnek tutucu

304#SUS Paslanmaz Çelik Yumruklu Şablon; Miktar: 2 adet; Rafların yüksekliği ayarlanabilir

6.5. Güç Hattı ve Tahliye

Cihazın arkasında bir kondens drenajı ve ulusal standart 2.5m uzunluğunda bir kablo var.

6.6. Kapı

Soldan sağa saptan tek kapıyı açın; pencereyi görüntüleme ile, yoğuşma önleme termal cihazlı pencere lambası

6.7. Kontrol Paneli

7- inç dokunmatik ekran denetleyicisi, güç anahtarı, çalıştırma göstergesi, usb veri indir arayüzü

Tüm geçmiş eğrisi ve geçmiş verileri, tarihe göre kontrolörden Excel veya JPG olarak indirilebilir.

6.8. Elektronik kontrol sistemi

Referans için resim.

● İlgili standart ve normatif işlemleri kesinlikle uygulamak; ● Tüm çizgiler açıkça işaretlenir ve bakımı kolaydır;

● Tüm satırlar, yüksek güvenilirlik ve uzun servis ömrüne sahip noktadan noktaya bağlantı için tel terminalleri ile donatılmıştır.

7. Tanışmak teknik

standartlar

GB/T 2423. 1-2001 Test A: Düşük Sıcaklık Test Yöntemi GB/T 2423. 2-2001 Test B: Yüksek Sıcaklık Test Yöntemi GJB 150.

GJB 150. 4-1986 Düşük sıcaklık testi IEC 68-2-1 Test A: Soğuk

IEC 68-2-2 Test B: kuru ısı

GB11158 "Yüksek Sıcaklık Test Odası için Teknik Koşullar" GB 10586-1 "Nemli ısı testi odası için teknik koşullar"

GB/T 2423.2 "Temel Çevre Test Prosedürleri

Elektrik ve Elektronik Ürünler için B: Yüksek Sıcaklık Test Yöntemi ". GB/T 2423.3" Temel Çevre Test Prosedürleri

Elektrik ve Elektronik Ürünler için CA: Sabit Nemli Isı Test Yöntemi "vb.

8. Soğutma sistem

8. 1. Soğutma kompresörü

Sanyo (Japonya) Hitachi (Japonya)

8.2. Buharlaştırıcı

Kanatlı tüp buharlaştırıcısı

8.3. Kondansatör

Hava soğutmalı kondansatör (+5 - 25 derecesi ± 3 derece ortam sıcaklığını kontrol edin)

8.4. Genişleme sistemi

Hacim Kontrol Soğutma Sistemi (kılcal)

8.5. Soğutucu

R4 0 4a (0'da çevre dostu, ozon kaybı oranı)

9. Denetleyici

9. 1. Kontrol Paneli

7 inç dokunmatik ekran denetleyicisi, güç anahtarı, çalışma göstergesi, usb veri indir arayüz

9.2. Kontrol modu

● Program modu: 50 program grubu, her program grubu ile

50 segment, programın tüm döngüsünü, döngünün bir kısmını, program bağlantısını ayarlayabilir, program sonu eylemini ve bekleme eylemini ayarlayabilir.

● Düzeltme modu: Çalışma süresi ve çalışma koşulları ayarlanabilir.

9.3. Özellikler

● Donanım mimarisi benimser: PLC listelenen şirket Xinjie + MCGS 7- inç İnsan Makinesi Arayüzü Dokunmatik Ekran

● Yazılım bağımsız olarak geliştirilmiştir ve bir yazılım telif hakkı kayıt sertifikasına sahiptir. (Güçlü ölçeklenebilirlik ile, standart olmayan özel yazılım gerektiği gibi değiştirilebilir)

● Düz tasarım, uygun çalışma ve büyük depolama alanı

9.4. Sensör

PT100 Üç telli yüksek hassasiyetli sensör

9.5. Analog çıkış

Voltaj darbesi (SSR) 2 puan, DC 24V, minimum darbe genişliği 5ms.

9.6. İletişim limanı

● USB: Geçmiş veriler tarihe göre Excel formatında indirilebilir ve kaydedilebilir. Eğri verileri ekran görüntüleri alarak BMP görüntüleri şeklinde kaydedilebilir ve indirilebilir ve ekran görüntüleri indirmeden önce gerektiği gibi yakınlaştırılabilir.

● RS485 İletişim Arayüzü (Yazılım Geliştirme Hariç İletişim Protokolü Sağlama)

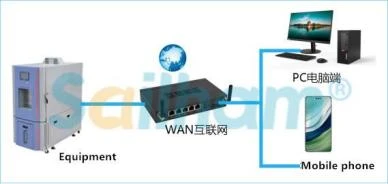

● RJ45 Ağ Portu (iletişim protokolü sağlar, yazılım geliştirme içermez, LAN Yerel Alan Ağ Bağlantısı Destekler, WAN Harici Ağ Uzak Bağlantısı için İsteğe Bağlı Satın Alma)

10. Emniyet koruma cihaz

10. 1. Soğutma sistemi

l kompresör aşırı akım koruması

l kompresör aşırı basınç koruması

l kompresör aşırı sıcaklık koruması

10.2. Elektronik kontrol sistemi

l ısıtıcı ve sıcaklık koruması üzerinde nemlendirici

l Aşırı yük kısa devre sızıntı koruması

l Motor aşırı ısınma koruması

l Su sıkıntısı koruması

11. Aksesuarlar & parça

Oda üniter olarak taşınmalıdır; Aşağıdaki aksesuarlar:

Talimat Kılavuzu ve Garanti Kartı;

1 set φ50 mm veya φ100 mm test deliği (takılı);

1 torba (10 adet) ıslak ampul gazlı bez;

2 raf;

Castor X 4 & ayak fincanı x 4 (takılı).

12. Kullanım gereksinim Kullanıcılar tarafından aşağıdaki gereksinimler gibi güvence altına alınmıştır

12. 1. Kurulum pozisyonu

- tesviye zemin ve iyi havalandırma ile;

- Oda yakınında güçlü bir şok yok;

- Oda yakınında güçlü elektromanyetik alan yok

- yanıcı, patlayıcı, aşındırıcı malzeme ve toz yok

- Oda çalışması ve bakımı için çevre boyutu:

A: 10 cm'den az değil B: 60 cm'den az değil: 60 cm'den az değil

D: 225 Tip: 80 cm'den az değil

408 Tür: 90 cm'den az değil

1000 tip: 120 cm'den az değil

12.2. Durum

Sıcaklık: 5 derece ~ 30 derece

Nem:% 85'e eşit veya eşit

Hava basıncı: 86 kpa - 106 kpa
